Konstruera limfogar för maximal styrka

Stumfogar är mycket vanliga vid svetsning av två cylindriska eller rektangulära rör. De flesta påkänningar sker via klyvkrafter, men även dragkrafter om rören dras isär. Klyvkrafterna i en stumfog är inte lämpade för sammanfogning med häftämne. Därför bör fogen förändras när häftämnen ska användas.

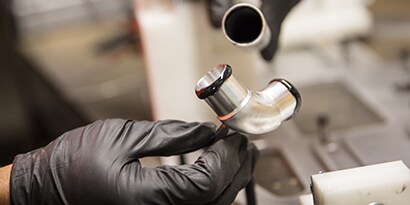

Cylinder-i-cylinder-fogar är en modifierad stumfog där en cylinder med mindre diameter sätts in i en med större. I den nya konstruktionen tar limmet hand om skjuvkrafterna längs fogen och klyvkrafterna hanteras av rörens mekaniska låsning. Det är relativt enkelt att optimera området vid sammanfogningen genom att justera rörens diameter eller överlappningens längd. I träarbete är spontfogar en vanlig metod för att utnyttja träets mekaniska styrka och skjuvstyrkan i limmet i överlappningen.

T-fogar är mycket vanliga när du svetsar ihop två komponenter och även vanliga med mekaniska vinkelräta fästsystem. Vid påkänningar i sådana fogar ligger mycket av kraften i klyvkrafter på en lång hävarm. Detta är en mycket svag fog när du använder häftämnen.

T-fogar kan konstrueras om till tappfogar för bättre prestanda med häftämnen. Med en sådan ny konstruktion sker påkänningarna istället som skjuv-, drag- och tryckkrafter på limmet och den mekaniska låsningen bidrar till styrkan. Om du inte kan använda en tappfog (t.ex. i många metalltillämpningar), kan du lägga in en fläns på den vinkelräta delen för att inte bara omvandla en del av klyvkrafterna till skjuvkrafter, utan även utöka ytarean som limmet kan fästa vid.
