Montering av panel mot ram och förstyvning av panel
Permanent sammanfogning av paneler mot fasta ramar
3M Sammanfogningslösningar som håller över lång tid för montering av panel mot ram och förstyvning mot panel .
-
Panel mot ram
Paneler kan monteras mot en ram när dekorativa eller lastbärande paneler behöver appliceras mot en styv ram för att ge stöd. Vanliga exempel på det är husfasader, trailerpaneler, hissväggar och skyltlådor.
-
Förstyvning mot panel
Förstyvningar monteras mot paneler för att ge extra stöd och stabilitet. Det är vanligt i applikationer med trailerpaneler, vägmärken och stora metallinfattningar.
-
Montering mot panel kräver
- Lastbärande styrka vid statisk belastning
- Flexibilitet för dynamiska laster eller material med olika grad av termisk expansion
- Utfyllnadsförmåga eller variation för att passa utrymmet
- Vattentät tätning
Vanliga fogtyper och påkänningar vid montering av paneler
-
I applikationer med montering av panel mot ram och montering av förstyvning mot panel förekommer liknade påkänning med några få undantag. Båda typerna av monteringar görs både på vertikalt och horisontellt i form av en överlappsfog. En förstyvning sammanfogas med en överlappande stilfog där häftämnet löper utmed förstyvningens hela längd.
-
Skjuvpåkänning vid montering panel mot ram
Vid en lodrät montering skapar gravitationen en skjuvpåkänning då vikten från den statiska belastningen av panelen fortplantas till sammanfogningen. Det kan även förekomma fläk- eller klyvkrafter, men dessa kan mildras genom att använda en lång linjär sammanfogning som sprider belastningen.
-
Kompression och spänning vid montering av förstyvning mot panel
Vid den här typen av monteringar är vikten från förstyvningen ofta inte så stor att den bidrar till den statiska belastningens skjuvning. I stället uppstår ofta spänningar och kompression när panelen belastas, till exempel från vind mot skyltarnas framsida. Det kan även förekomma fläk- eller klyvkrafter, men långa linjär sammanfogningar och hattkanalsformer kan sprida dessa belastningar.
Produktionskategorier och häftämnesalternativ för montering av panel mot ram och förstyvning mot panel
-
3M tejper, lim, tätningsmedel och fästsystem fäster enkelt ramar eller paneler. Klicka här så hjälper vi dig att hitta rätt produkt. Behåll elasticiteten vid dynamisk belastning eller tillåt utvidgning när temperaturen ändras.
Ta hänsyn till följande faktorer när du väljer produkt
- Antal appliceringsmoment för lim eller tejp
- Appliceringens svårighetsgrad
- Styrkeuppbyggnad
- Flexibilitet och limmets fogexpansion
- Hållfasthet
- Reparation och borttagning efter härdning
Produktkategorier
-

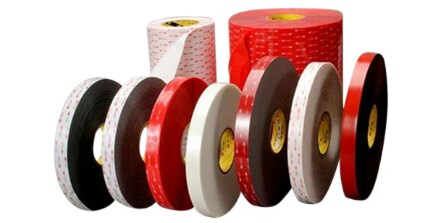

Höghållfasta tejper är beprövande alternativ till skruvar, nitar, svetsning och andra mekaniska fästsystem. 3M™ VHB™ Tejp ger omedelbar styrka, perfekt sammanfogning och tätning. 3M™ VHB™ Tejpens viskoelasticiteten gör att delarna kan röra sig och ge utrymme för termisk expansion/kontraktion. Passar bäst för montering av två plana ytor med enhetlig fogtjocklek.
-

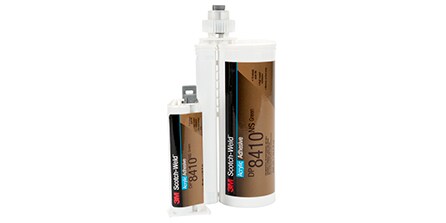

Akryl-, epoxi- och polyuretanbaserade konstruktionslim har en överlappsskjuvstyrka på över 6,8 MPa
(1 000 psi). Passar bäst för tunnare foglinjer, oregelbundna former och strukturerade ytor där lastbärande styrka behövs. Ger den högsta lastbärande styrkan och miljöbeständigheten. -

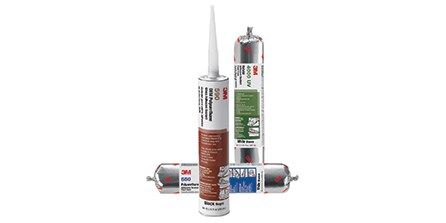

Akryl, polyuretan, nitril och hybrid är en enkomponents häftämnesteknik med överlägsna tätningsegenskaper. De här produkterna kan fylla större och oregelbundna hål, även grova underlag. Den mycket flexibla sammansättningen gör att delarna kan röra sig och ge utrymme för termisk expansion/kontraktion.
-

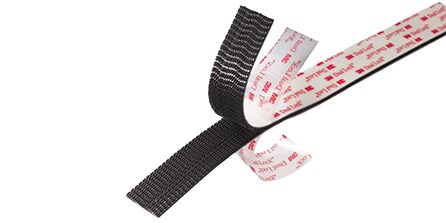

3M™ Dual-Lock Återförslutningsbara fästsystem för starka lösningar som ändå är lätta att ta bort. De här produkterna är perfekta om panelen behöver repareras eller bytas ut. De har antingen en baksida belagd med 3M™ VHB™ tejp eller någon annan typ av 3M-häftämne.
3M™ Sammanfogningslösningar för panel mot ram och förstyvning mot panel ger varaktig styrka.
Alla 3M-teknologier som visas nedan används ofta vid applikationer med paneler. Använd listan nedan som en relativ jämförelse av produktprestanda.
-
+ = Bra ++ = Bättre +++ = Bäst
-
PROFFSTIPS
För snabb hantering och optimal styrka kan du använda en kombination av både lim och tejp, till exempel 3M™ VHB™ tejp med 3M™ Tätningsmedel
