Mellanspänningssensorer för ett smart elnät
Nu finns det ett ekonomiskt, beprövat sätt att få synlighet för elmätningar i distributionsnätet.
3M™ Kabeltillbehör med avläsningssensorer (SCA)
3M™ Sensored Cable Accessories (SCA) ger ett eftermonterbart, kompakt och ekonomiskt sätt för distributionssystemoperatörer (DSO) att få synlighet och data från sitt distributionsnät med spännings- och strömmätningar.
Allteftersom behovet och vikten av mätning och data i det markförlagda elnätet ökar, blir 3M:s SCA ger en enkel lösning på bedömning och förbättring av feldetektering, effektflöde och effektkvalitet. Tillkomsten av nya regler och integrering av förnybar energi i mellanspänningsnätet, gör behovet av mätningar med hög noggrannhet avgörande för att bedöma hälsan hos ditt elnät och mordernisera elnätet för att kunna hantera framtidens krav.
-
3M hjälper till att ge insyn i den elektriska infrastrukturen för mellanspänning (MV).
3M Sensored tillbehör monteras enkelt inuti kabelfack, luftisolerade strömbrytare, gasisolerade strömbrytare eller i olika typer av kabelavslut i tranformatorstationen. När du uppgraderar din befintliga mellanspänningsstation med vår produkt får du hög noggrann avkänning och övergripande insikt i flera noder utan att behöva bytas ut.
3M sensorutrustade kabeltillbehör: Känna vad som kommer
Just nu, rätt för morgondagen och inget extra utrymme behövs i ditt rutnät.
Spännings- och strömmätning på ett enkelt sätt
3M™ Sensored Cable Accessory QX-Generation 2.0 gör att du kan mäta kritiska parametrar (spänning, ström, fasvinkel) i ett markförlagt Mellanspänning elnät. Denna lösning innehåller mycket noggrann spännings- och strömmätning integrerad i en produkt, vilket innebär att du får exakta mätningar utan modifiering av den installerade utrustningen. Dessutom är sensorerna passiva komponenter och kräver därför inte en extern strömkälla för avkänning.
3M Sensorsystem och kallkrympningsteknik säkerställer enkel och snabb installation för ett brett utbud av kabelarea.
-

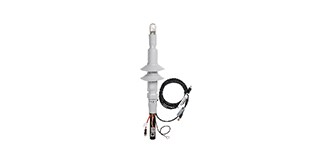

SCA H3 Sensorsats 24 kV avslutning med strömgivareQX-2.0 93-ES 620-1 TI24-vi1-C
-

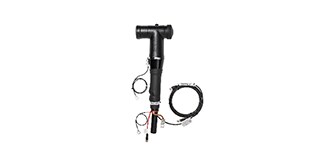

SCA H3 Sensorsats 24 kV plugin med strömgivareQX-2.0 93-EES 620-1 BI24-vi1-C
-
SCA H3 Sensorsats 11 kV plugin med strömgivareQX-2.0 92-EES-621-1 BI11-vi1-C
-

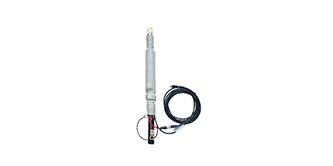

SCA H3 Sensorsats 11 kV avslutning med strömgivareQX-2.0 92-ES-621-1 TI11-vi1-C
Exempel på användning
-
Genomträngningen av Distribuerad Generation (DG) och förändringar i belastningsdynamik med framväxande EV-laddningsinfrastruktur kräver hög precisionövervakning i distributionsnätet för mellanspänningen.
-
Feldetektering och skyddskoordinering kan förbättras med exakta sensorer fördelade över mellanspänningsnätet, särskilt där distribuerade generationskällor är anslutna.
Ladda ner vår fullständiga användningsberättelse om felsökning (PDF, 5,6 MB)
-
Decentraliserade matare tillverkad av vind- och solceller är nu direkt anslutna till mellanspänningsnätet. Dessa bör effektivt absorbera reaktiv effekt (Q) för att mildra ökningen av spänningen(U).
Ladda ner vår fullständiga Q/U Protection Use Story (PDF, 5,6 MB)
-
M SCA bredare dynamiska omfång för spännings-, ström-, fasvinklar och övertonmätningar för att säkerställa en högre noggrannhet för applikationer med effektkvalitet för effektiv VAR-kontroll och lastplanering/balansering.
Ladda ner vår fullständiga Power Quality Use Story (PDF, 5,6 MB)
